Bridge Repair
橋梁補修事業部工法紹介
UVPPS工法
(PPSライニング工法)
(PPSライニング工法)
NETIS登録番号:CG-140016-VR
About
UVPPS工法とは多機能グリップ接着剤で
FRPプレートを貼り、
紫外線で硬化する補修工法

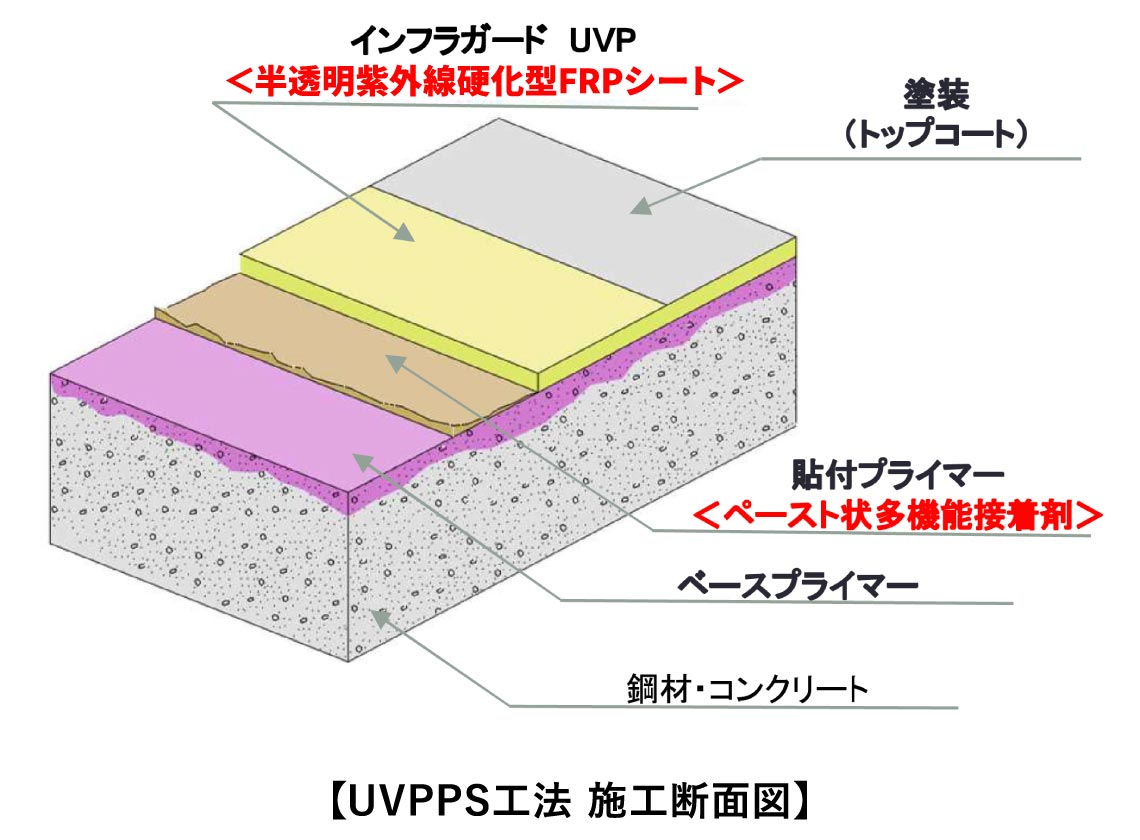

UVPPS(ユーブイピーピーエス、UltraViolet Curing PrePreg Sheet)工法は、様々な形状の鋼材やコンクリート等の構造物の補修や予防保全に適用可能な、透明の紫外線硬化型FRPシートによる補修工法です。
![](images/kyoryo_koho_uvpps_about_img.jpg)
Merit
UVPPS工法の特長-
特長1
安定した
密着性・付着力透明シートによる残留気泡の可視化と、脱泡容易なグリース状プライマーにより、シートの安定した密着性と付着力を確保します。
-
特長2
スピード施工
プレート貼付け時に脱泡・不陸調整・端部処理を同時に施工できるなど、従来工法より4割増の作業効率を実現します。
-
特長3
高耐久・長寿命化
従来工法以上の防食効果と現場施工に適した安定品質により、各試験にて長期付着力・ひび割れ追従・耐衝撃において高い耐久性を示しています。
Case

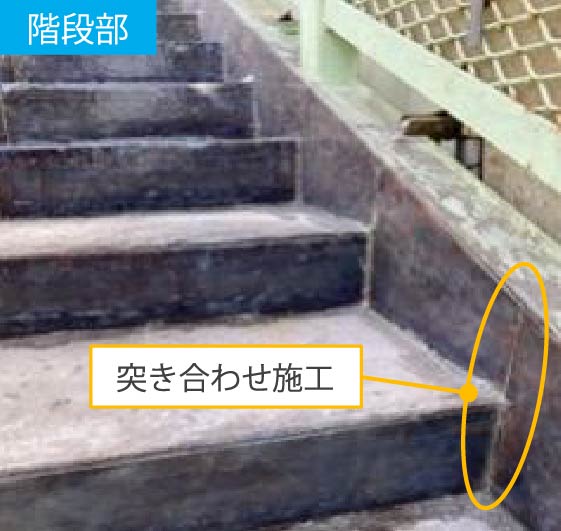

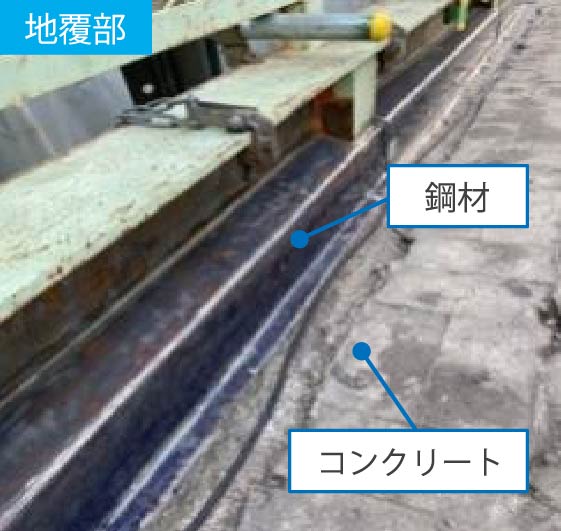

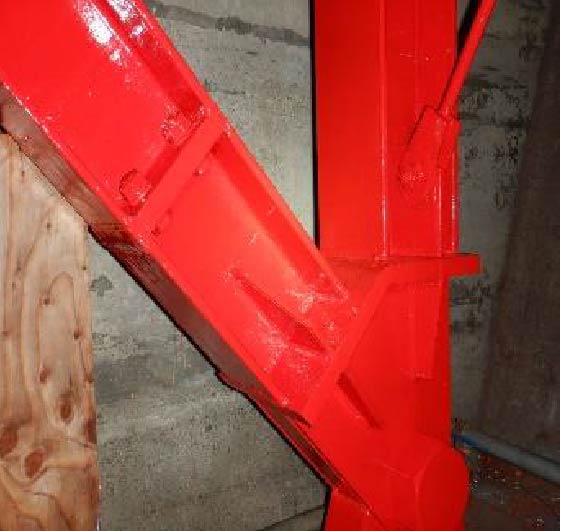

UVPPS工法の使用実例施工例
![](images/kyoryo_koho_uvpps_case_img_01_a.jpg)
![](images/kyoryo_koho_uvpps_case_img_01_b.jpg)
![](images/kyoryo_koho_uvpps_case_img_01_c.jpg)
![](images/kyoryo_koho_uvpps_case_img_01_d.jpg)

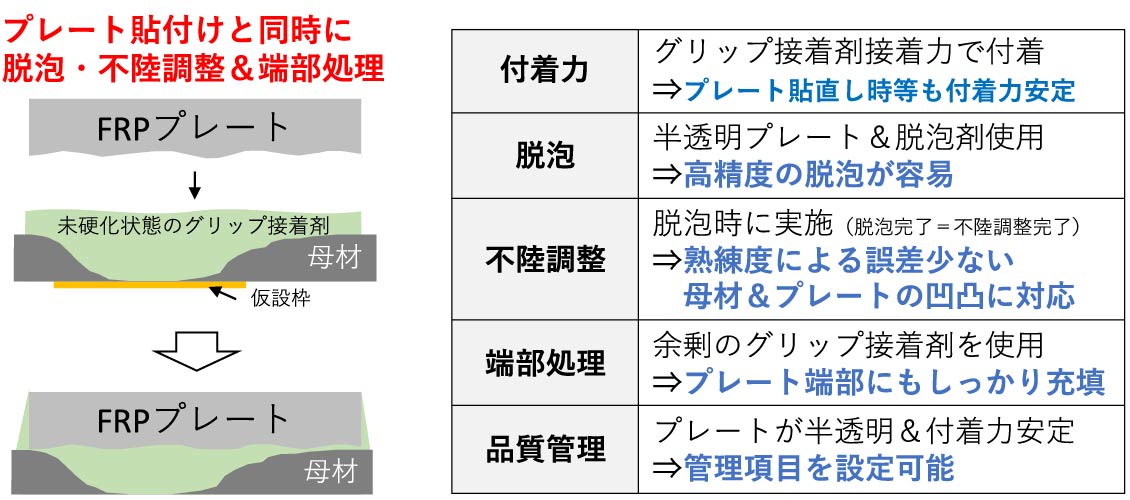

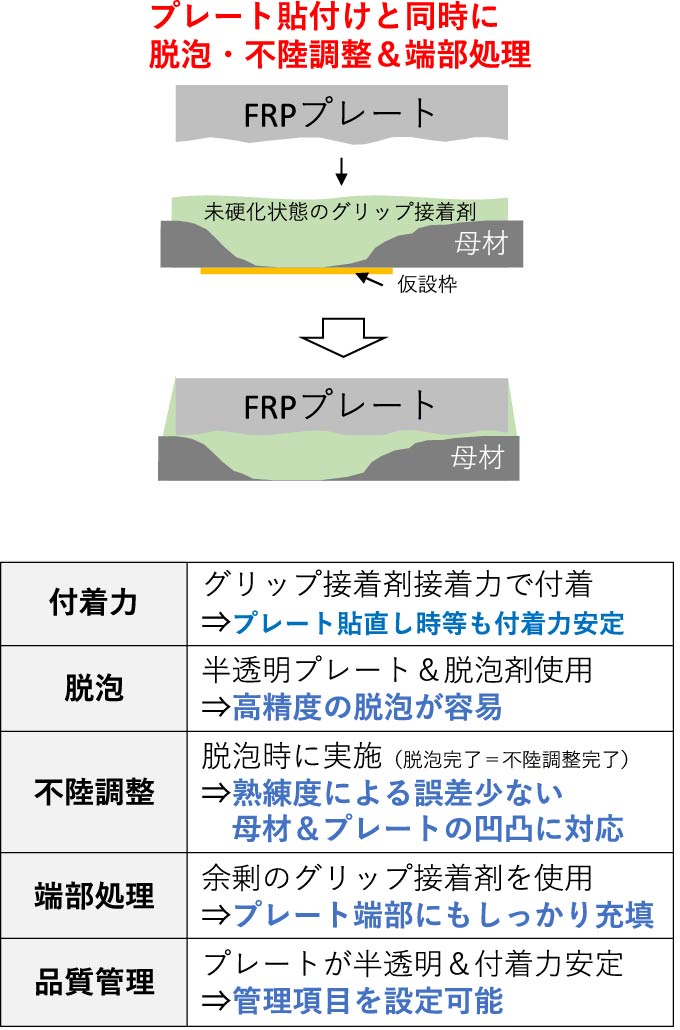

安定した密着力・付着力
![](images/kyoryo_koho_uvpps_case_img_02.jpg)
![](images/kyoryo_koho_uvpps_case_img_02_sp.jpg)

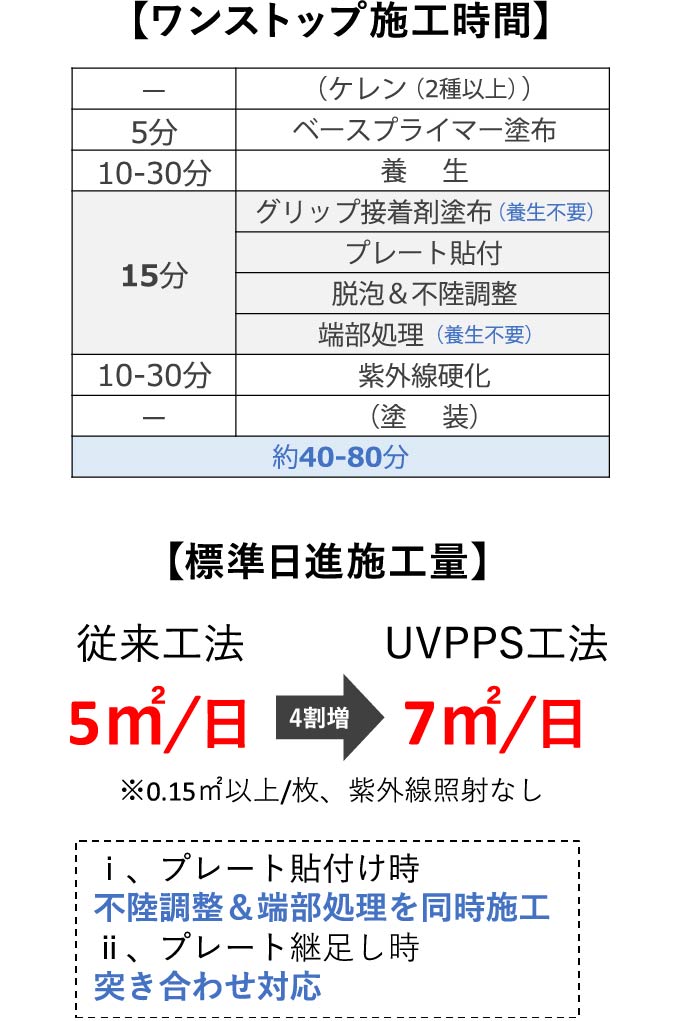

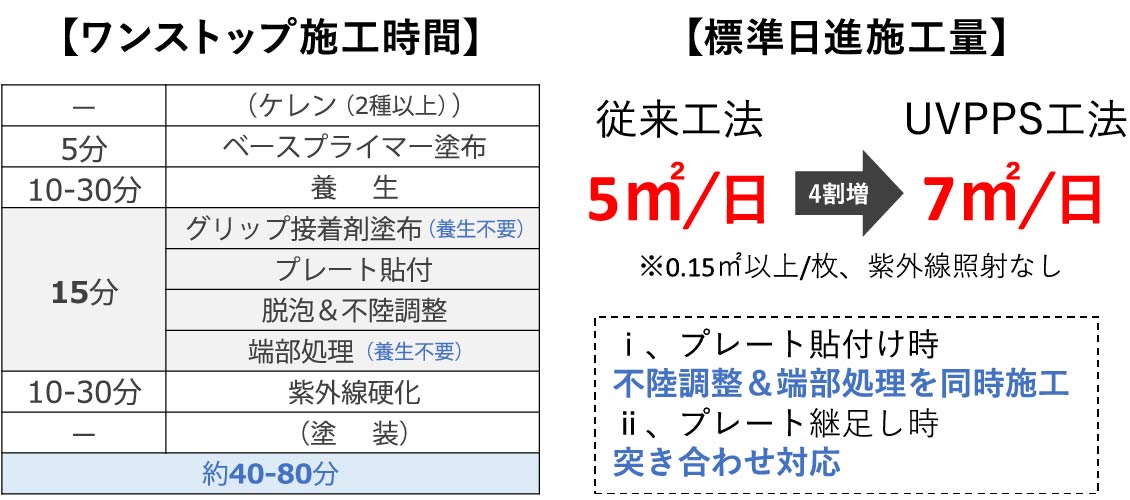

スピード施工
![](images/kyoryo_koho_uvpps_case_img_03.jpg)
![](images/kyoryo_koho_uvpps_case_img_03_sp.jpg)

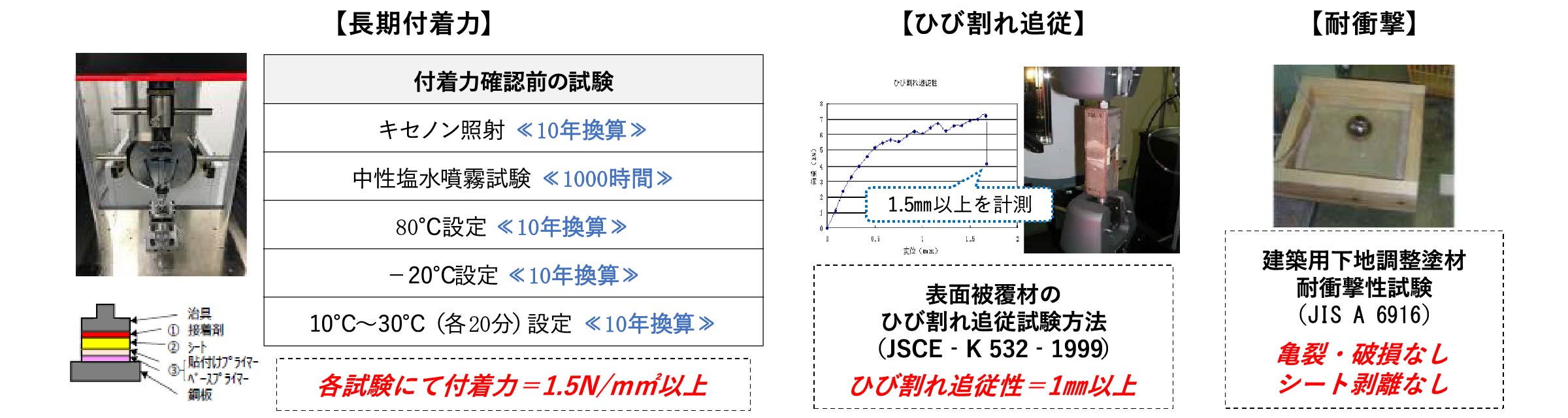

高耐久・長寿命化
![](images/kyoryo_koho_uvpps_case_img_04.jpg)
![](images/kyoryo_koho_uvpps_case_img_04_sp.jpg)
施工動画
Procedure
DeCK の施工手順-
手順1
ケレン
2種ケレン以上。
-
手順2

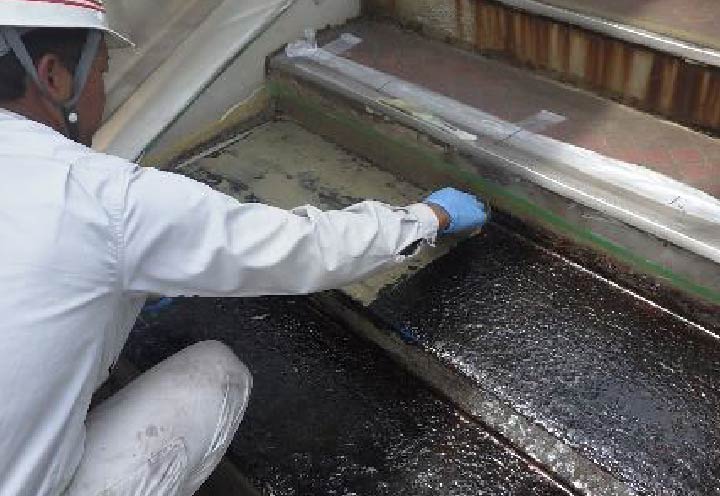

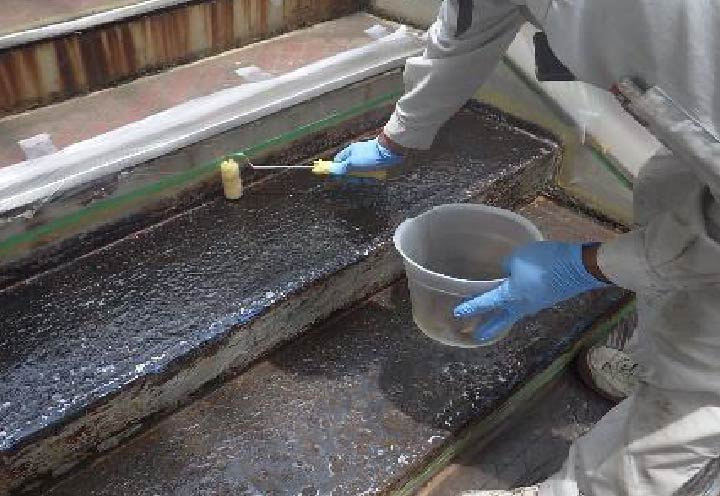

ベースプライマー塗布
刷毛・ローラーで塗布後、養生10分〜30分。
-
手順3

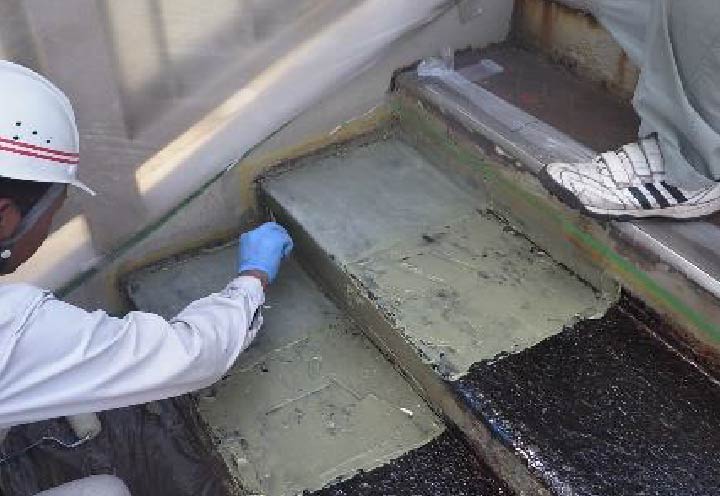

プレート貼付け・脱泡・
不陸調整・端部処理グリップ接着剤塗布後プレート貼付け。
脱泡と共に不陸調整・端部処理を行います。 -
手順4
紫外線硬化
太陽光含む。
紫外線が素早く浸透し、10分〜30分で硬化します。 -
手順5
仕上げ塗装
速乾性の塗料で仕上げ塗装を行います。
硬化時間10分〜30分。
![](images/kyoryo_koho_uvpps_procedure_img_01.jpg)
![](images/kyoryo_koho_uvpps_procedure_img_02.jpg)
![](images/kyoryo_koho_uvpps_procedure_img_03.jpg)
