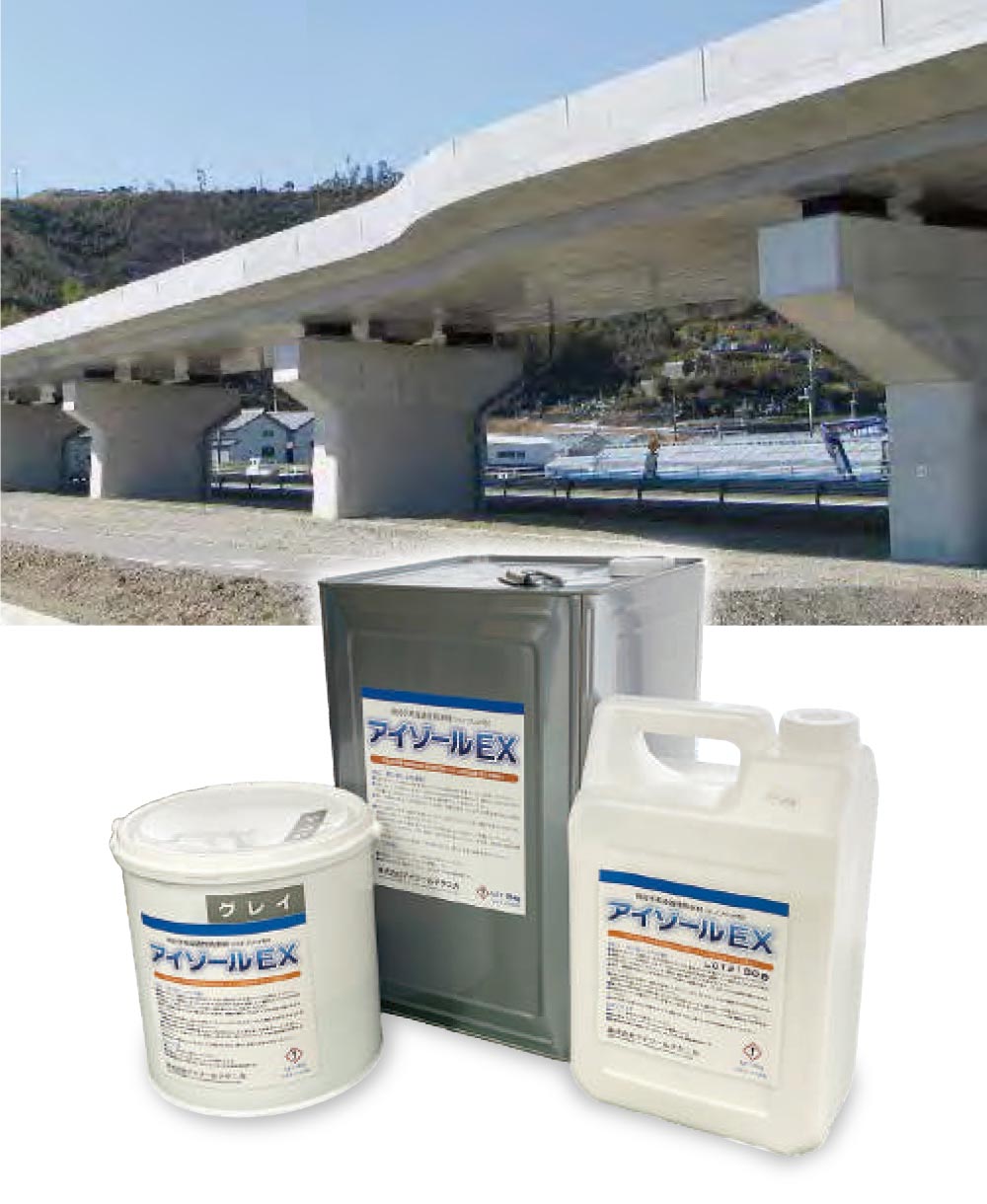

アイゾールEXとは無機成分と有機成分の相乗効果で、
優れた防水・防汚と劣化抑制を実現
アイゾールEX は無機成分のコロイダルシリカがコンクリートやモルタルの躯体内部まで浸透し、遊離アルカリと反応してコンクリートをより緻密にします。また有機成分の変成ポリシロキサンが表面に撥水性を施して、特殊アクリル酸エステル樹脂が透湿性のある塗膜を形成します。さらに、フッ素系樹脂が塗膜の耐久性も高めます。内部と外部の相乗効果で構造物を様々な外的要因による劣化から守ります。
また表面の意匠性を損なうことなく、艶消しのような風合いの半透明塗膜で無塗布のような仕上がりになります。 人や環境に配慮した安全性の高い材料である一液型水性塗料のため、有機溶剤を使用した塗料などの毒性、危険性がありません。また、施工性が良いため品質管理がしやすく、完了後の長期安定性が期待できる製品です。
![](images/kyoryo_koho_isol_about_img.jpg)
Merit
アイゾールEXの特長-
特長1
表面防水
伸び能力があり、柔軟性に富んだ塗膜を形成し、躯体内部の湿気を逃がしながら表面を防水します。
-
特長2
浸透改質
アイゾールEX に含有される浸透成分のコロイダルシリカが、コンクリート表層の細孔を埋め、緻密化します。
-
特長3
撥水性
アイゾールEX に含有される、変性ポリシロキサンなどの撥水成分により、長期にわたり撥水効果を維持します。
-
特長4
防汚効果
フッ素系樹脂による高耐久・防汚効果で長期間に渡り高い防汚効果を発揮することが実証されています。
-
特長5
耐候性
施工後も黄変など塗膜の劣化が少なく、高耐候性塗膜が長期間にわたって、劣化を抑制します。
Specification
アイゾールEXの仕様膨れのない塗膜防水 + 撥水 + 浸透改質 + 美観維持
コンクリート構造物に求められる長期にわたっての劣化抑制や耐久性、さらに環境への配慮、施工をはじめとする高いコスト意識の取り組みへ対応できる製品として、アイゾールEX はさまざまな要因をクリアするために開発されました。

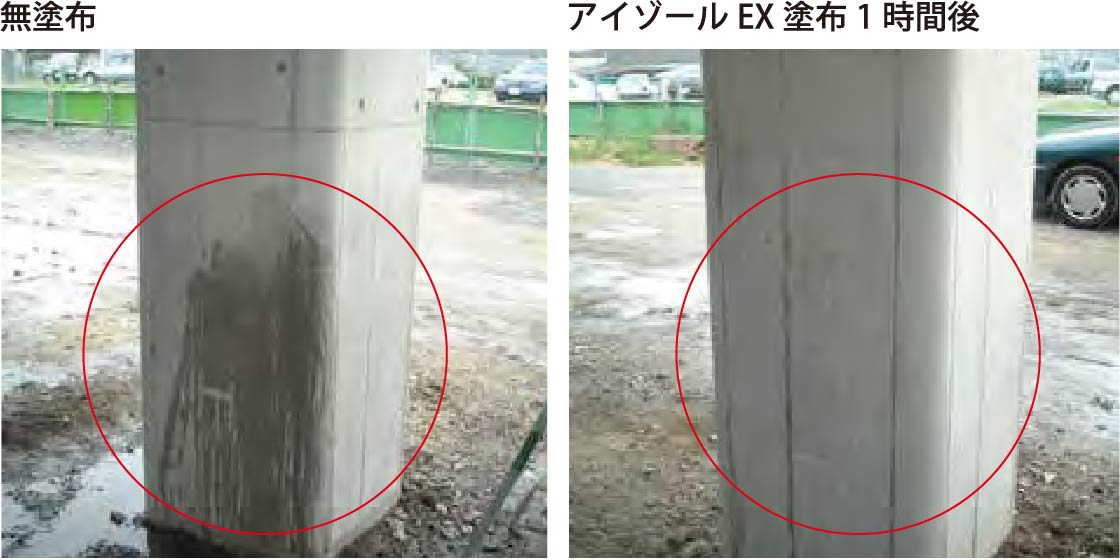

表面防水(水掛試験)
伸び能力があり、柔軟性に富んだ塗膜を形成し、体内部の湿気を逃がしながら表面を防水します。
![](images/kyoryo_koho_isol_spec_img_01.jpg)
撥水性(施工後)
アイゾール EX に含有される変性ポリシロキサンなどの推水成分により長期にわたり捨水効果を持します。
![](images/kyoryo_koho_isol_spec_img_02.jpg)

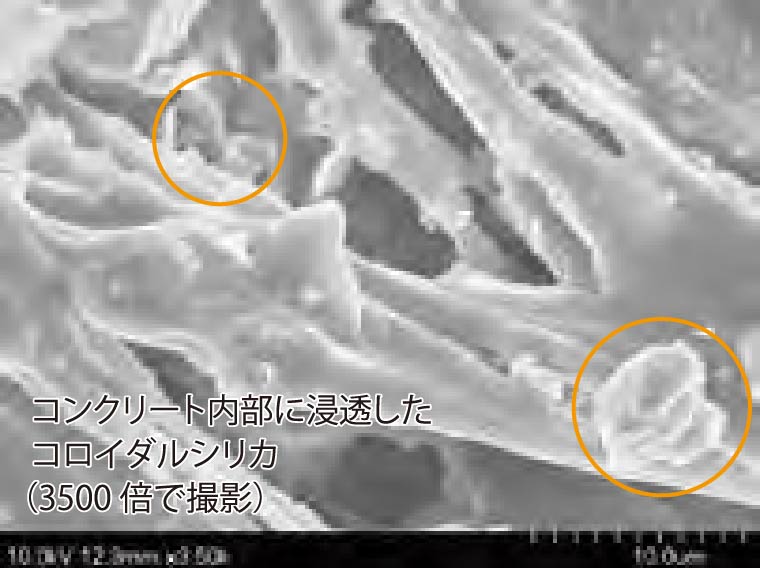

浸透改質
アイゾール EX に含有される浸派成分のコロイダルシリカが、コンクリートの細孔を埋め、常化します。
![](images/kyoryo_koho_isol_spec_img_03.jpg)

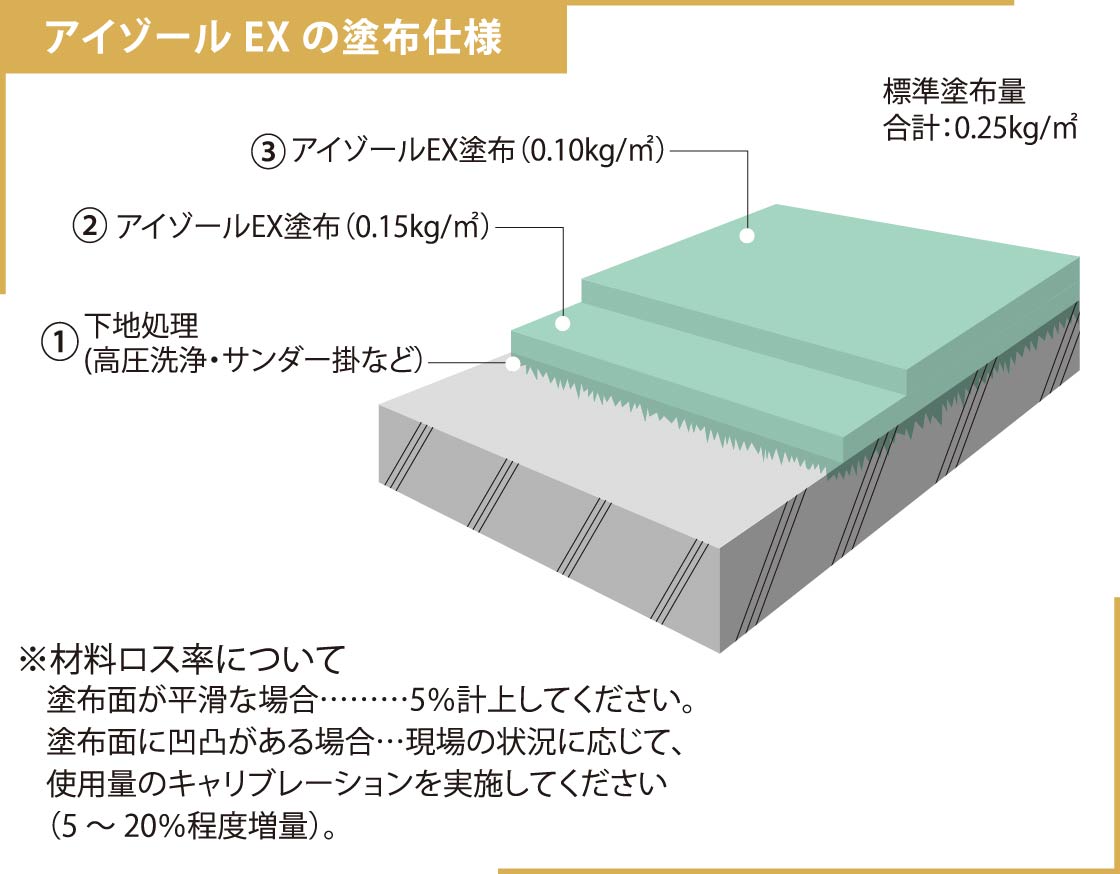

![](images/kyoryo_koho_isol_spec_img_04.jpg)

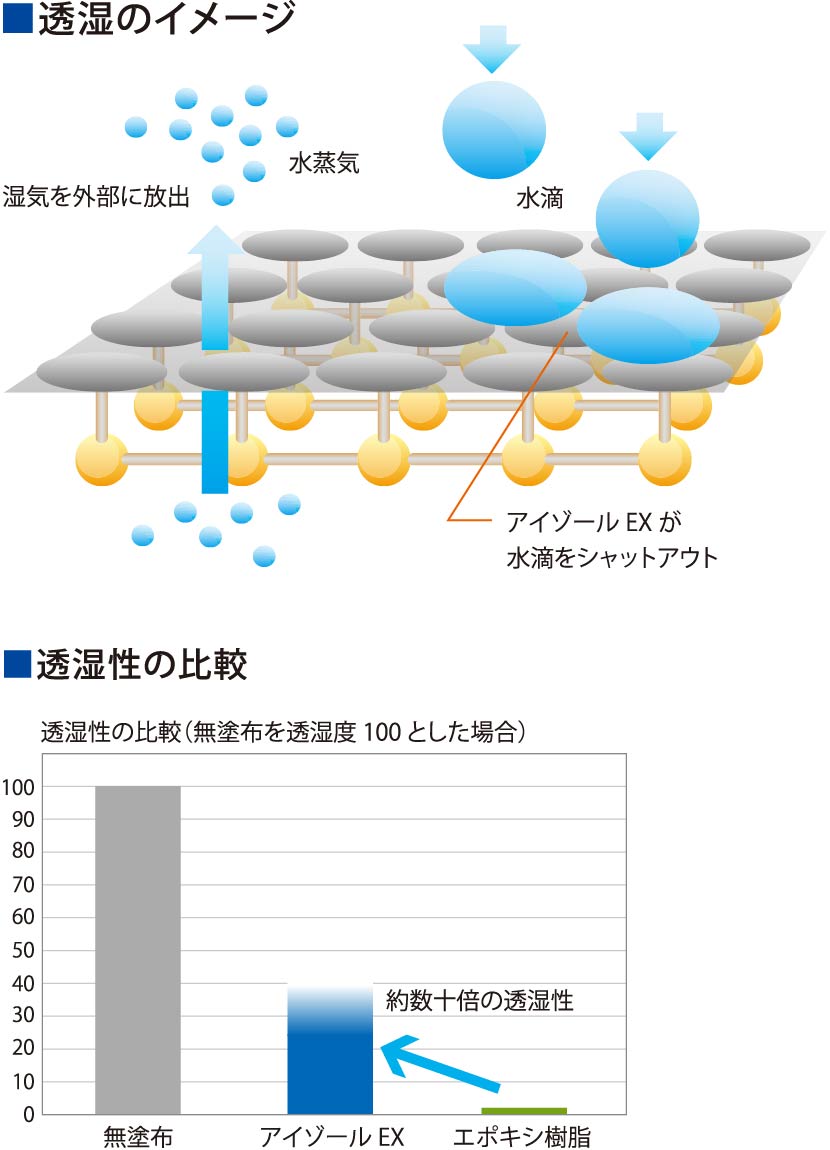

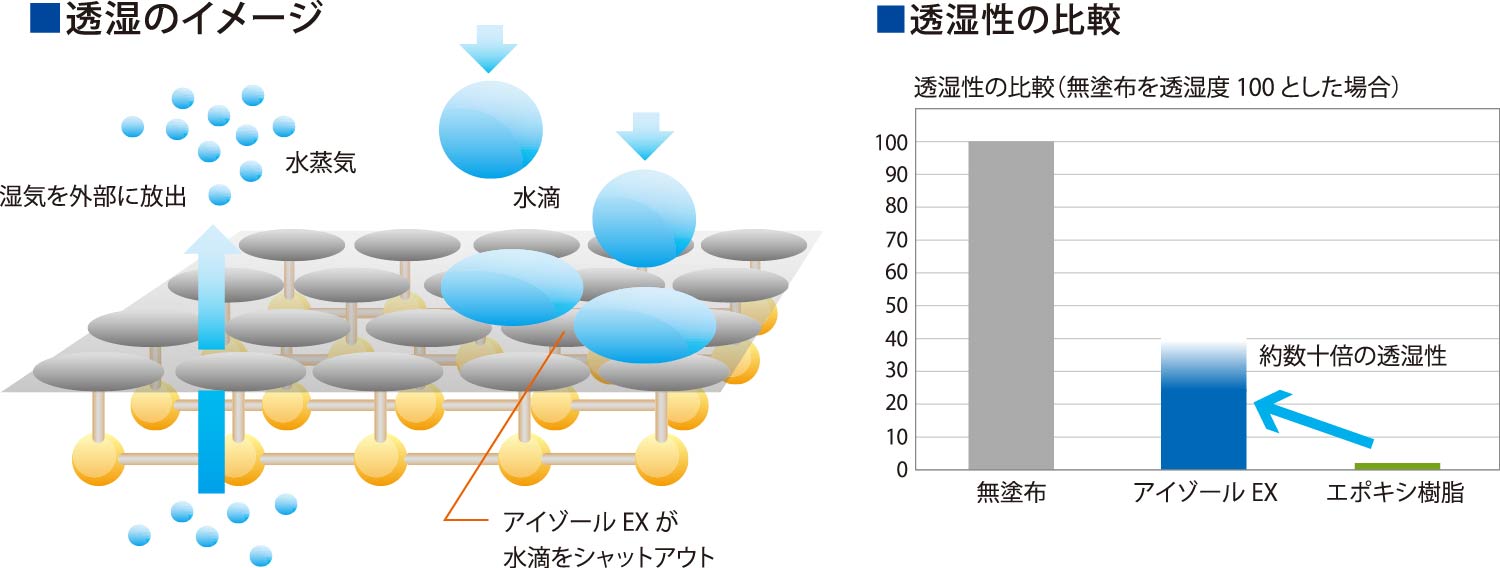

透湿性塗膜が外部からの水分を防ぎつつ、躯体内部の湿気を逃がす
特殊アクリル酸エステル樹脂塗膜がコンクリート内部の湿気を外部に放出(気体の拡散現象)し、外部からの水分を完全にシャットアウトします。表面塗膜は溶剤系塗膜に比べ、躯体内部の湿気を逃がす機能が約数十倍以上もあるために、コンクリートの呼吸を阻害しません。そのため塗膜の膨れや剥離を起こすことなく、コンクリート表面との付着性を良好にし、持続的に効果を発揮し続けます。
![](images/kyoryo_koho_isol_spec_img_05.jpg)
![](images/kyoryo_koho_isol_spec_img_05_sp.jpg)
湿気を逃がすことの重要性
コンクリート内部にある水蒸気が塗膜で通過させることができないと、水蒸気圧により膨れが発生し、塗膜が損傷しやすくなります。塗膜を形成しながらも内部の水蒸気を通過させ、水分を外部に逃がすことが必要です。
含浸効果で躯体内部を緻密化し劣化から守る

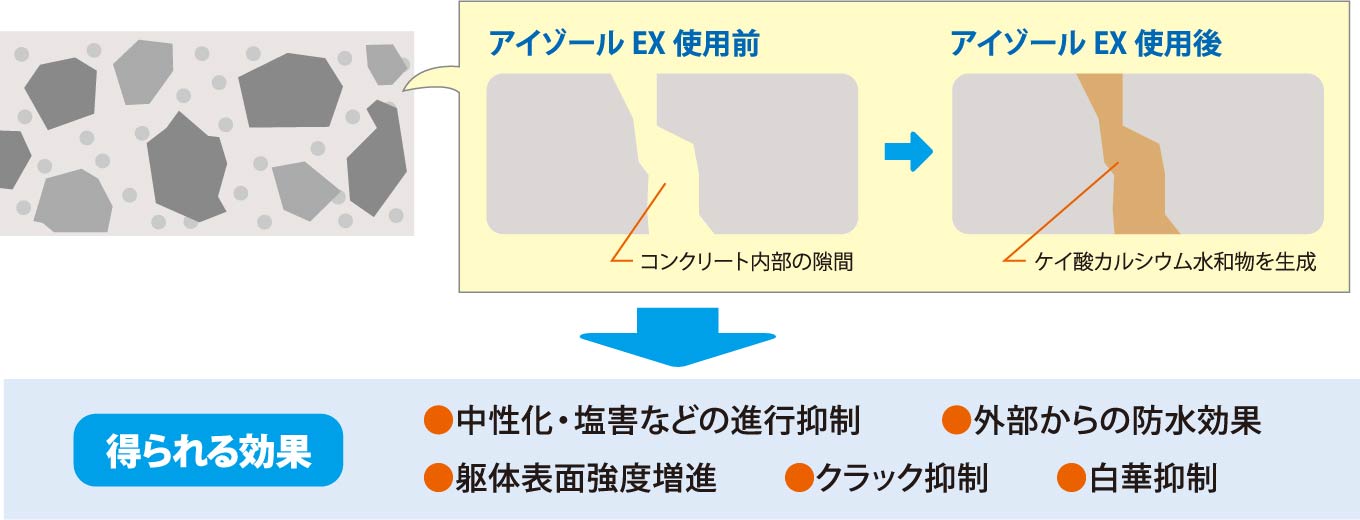

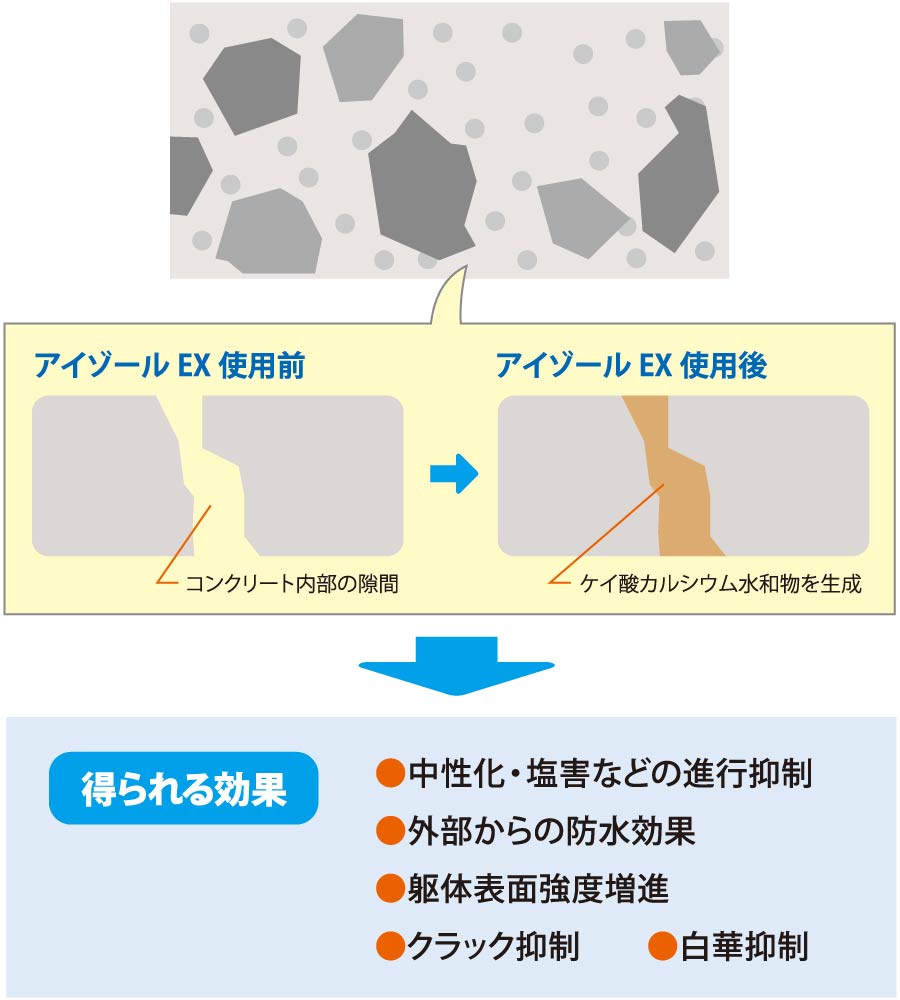

成分中のコロイダルシリカが、塗布後に躯体表層部のひび割れや隙間を通じて浸透拡散していきます。活性化されたコロイダルシリカは遊離アルカリ(主にCa イオン)と化学反応して針状のケイ酸カルシウム水和物を新たに生成し、躯体表層付近を緻密化します。その後、緻密化反応が長期に渡って継続し、コンクリートに高い防水性と劣化抑制効果をもたらします。
![](images/kyoryo_koho_isol_spec_img_06.jpg)
![](images/kyoryo_koho_isol_spec_img_06_sp.jpg)

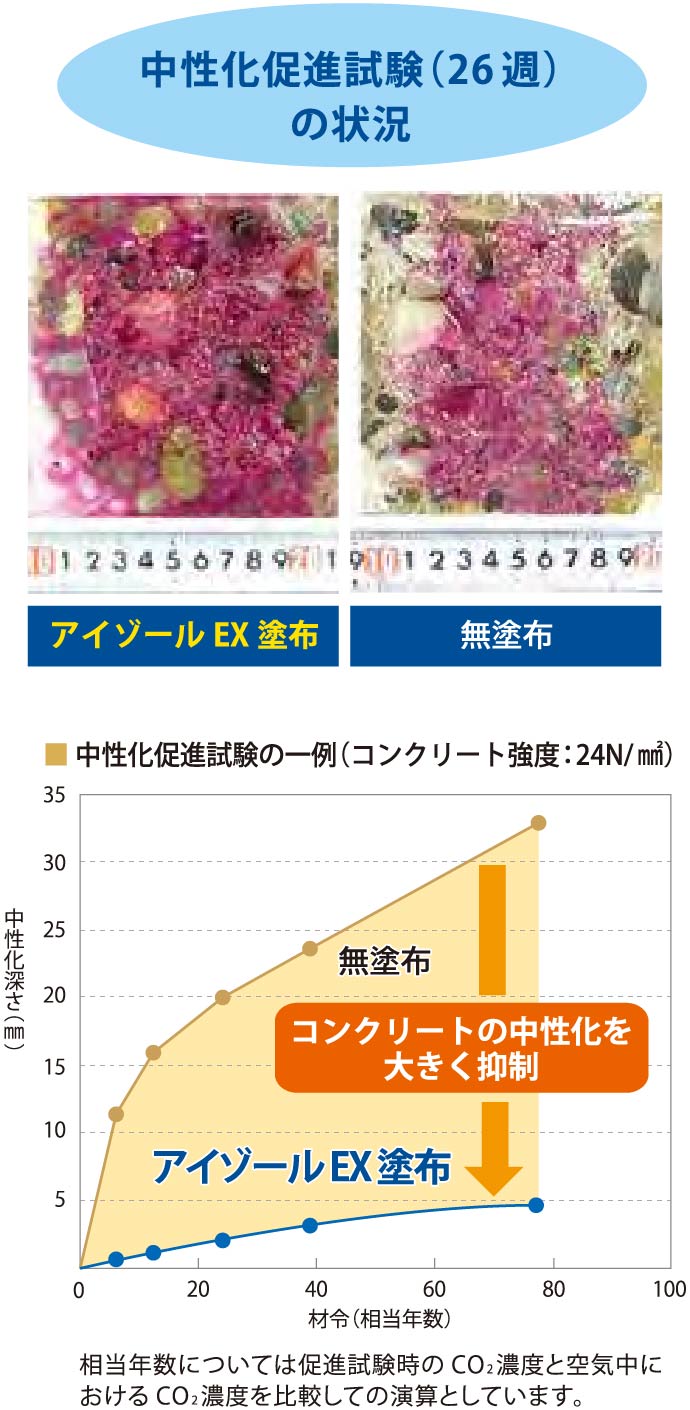

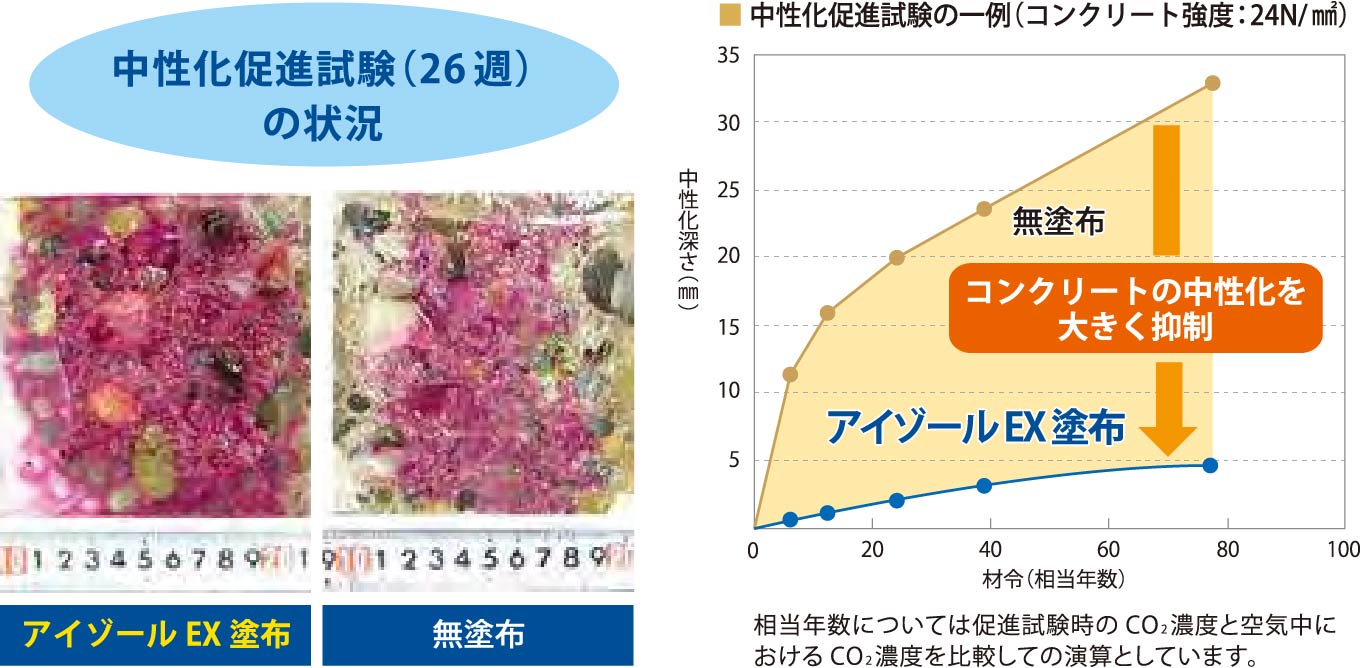

中性化抑制
コンクリートの中性化とは、大気中の炭酸ガスが少しずつコンクリート表層部から内部に浸透し、コンクリート成分と反応することで起こる現象です。コンクリートが中性化すると、内部の鉄筋腐食を進行させてしまい、構造物の耐久性を著しく低下させてしまいます。このような中性化抑制にもアイゾールEX は高い効果を発揮します。 イオン)と化学反応して針状のケイ酸カルシウム水和物を新たに生成し、躯体表層付近を緻密化します。その後、緻密化反応が長期に渡って継続し、コンクリートに高い防水性と劣化抑制効果をもたらします。
![](images/kyoryo_koho_isol_spec_img_07.jpg)
![](images/kyoryo_koho_isol_spec_img_07_sp.jpg)
「アイゾールEX」を使用した多機能型コンクリート剥落防止工法はこちら。
BMシート工法(コンクリート剥落防止工法)
About
BMシート工法とは多機能型コンクリート剥落防止工法

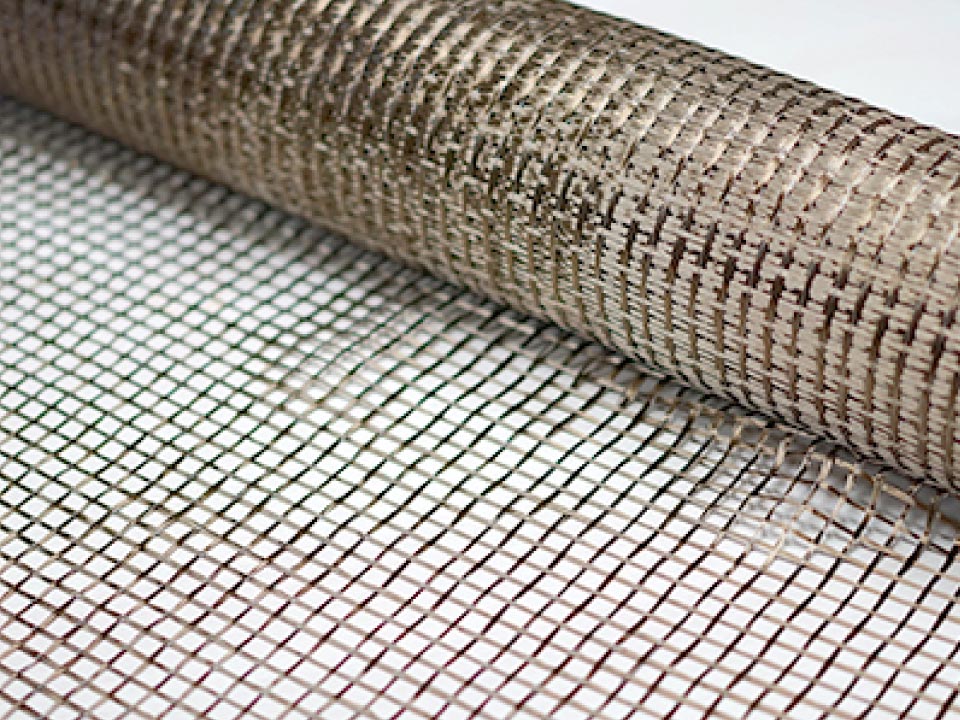

透湿性を持つ表面被覆材「アイゾールEX」と、耐候性と強度に優れた特殊鉱物繊維「BMシート」による、ハイブリッド型コンクリート剥落防止工法です。
耐候性が高く、非伝導性のしなやかなメッシュ状シートにより、シンプルな工程でコンクリート構造物を長期にわたって維持管理することができます。
![](images/kyoryo_koho_bm_about_img.jpg)
Merit
BMシート工法の特長-
特長1
躯体のモニタ
リングが可能「アイゾールEX」の半透明塗膜と、格子状に織り上げた「BMシート」により、施工後も躯体表面の状況(ひび割れを含む)を確認することができます。塗膜は調色隠蔽タイプもあります。
-
特長2
耐候性・耐久性
の高い塗膜「アイゾールEX」は、耐候性の高い多成分型塗料です。また、透湿性を有する塗膜のため、施工後の膨れや剥がれが起きにくく、長期的に安定した表面保護工となります。
-
特長3
劣化しにくい
メッシュ素材「BMシート」は、玄武岩を特殊加工した鉱物由来の無機繊維です。そのため、紫外線劣化が起こらず、長期的に高い剥落防止効果を維持します。また、熱や火に対しても強い素材です。
-
特長4
長期的予防保全
効果を発揮コンクリートの剥落防止のほか、さまざまな劣化(中性化、塩害など)に対する予防保全やひび割れ補修(ひび割れ幅0.2mm~0.5㎜程度まで浸透充填)にも適用できます。
-
特長5
工期・コストの
縮減に貢献施工後も黄変など塗膜の劣化が少なく、高耐候性塗膜が長期間にわたって、劣化を抑制します。
-
特長6
施工環境の
安全性「アイゾールEX」は、VOC(揮発性有機化合物)を一切含まない水性塗料です。そのため、引火の危険がなく極低臭のため、施工環境や周辺環境への安全性がキープできます。施工者に対する安全性も極めて高いです。
Specification
BMシート工法の仕様BMシート押抜き試験

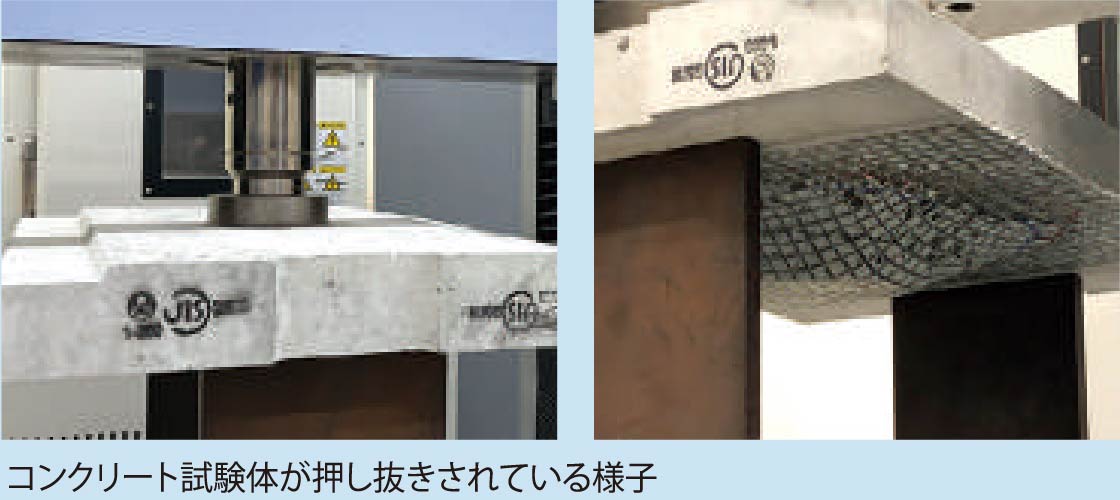

コンクリート剥落防止対策として開発したBMシートの性能を、押抜き試験で検証しました。表面被覆材が有するコンクリート片の剥落抵抗性を定量的に評価することができます。
![](images/kyoryo_koho_bm_spec_img_01.jpg)
![](images/kyoryo_koho_bm_spec_img_02.jpg)

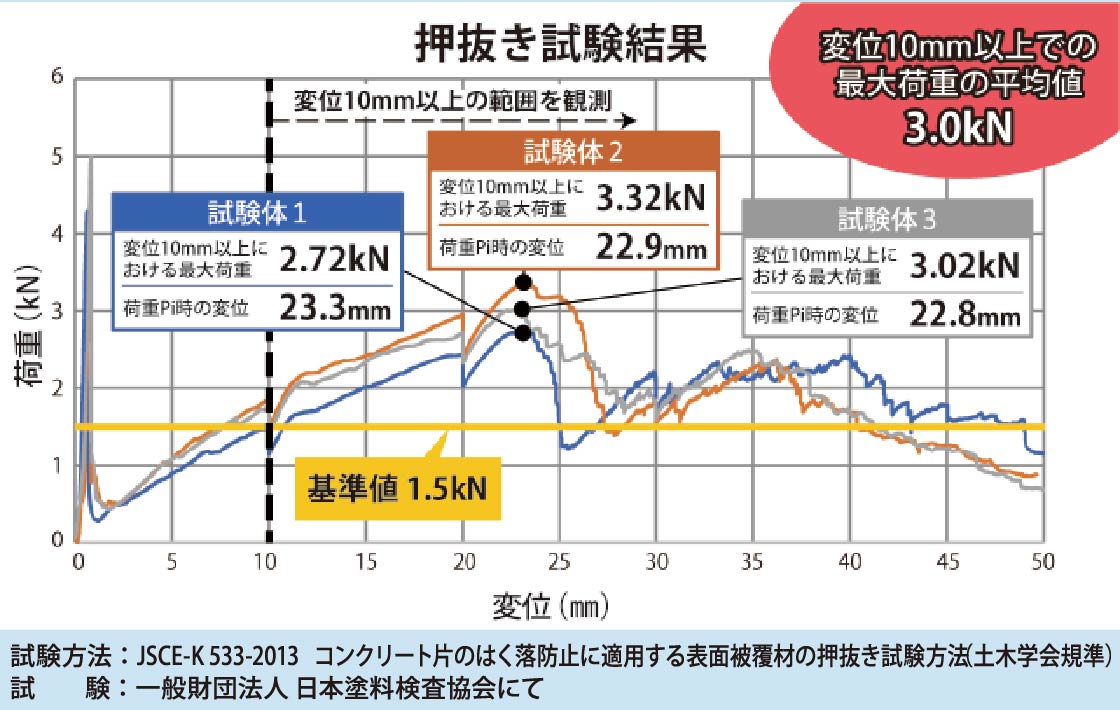

試験結果
- ● 平均最大荷重は3.0kNであった(基準値:1.5kN)
- ● 最大荷重時の変位は、22.9~23.3mmであった (基準値:10mm以上)
- ● 試験終了までBMシートの破断はなかった
- ● 3つの試験体とも基準値を十分に満足した
「剛」ではなく「柔」 〜BMシート工法〜
BMシートはレジリエンス(回復力)が高いのが特徴です。従来型の製品では、強度は高くても一気に破断する工法と違い、しなやかさと柔軟性を持ちあわせた工法です。そのため、長期的に安定した性能を発揮することができます。
Case

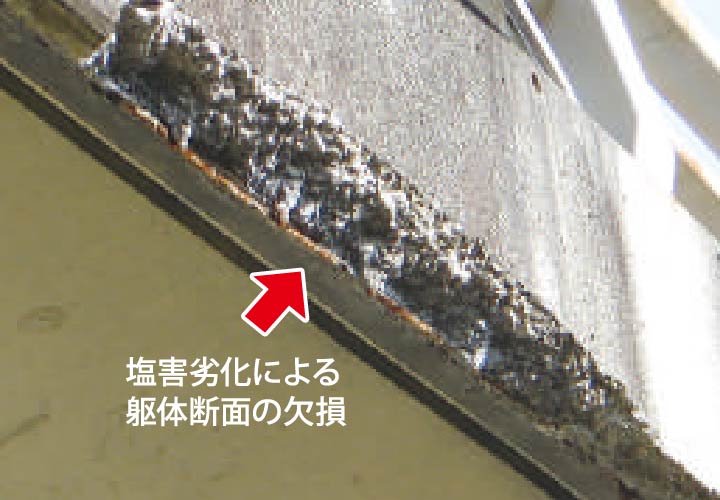

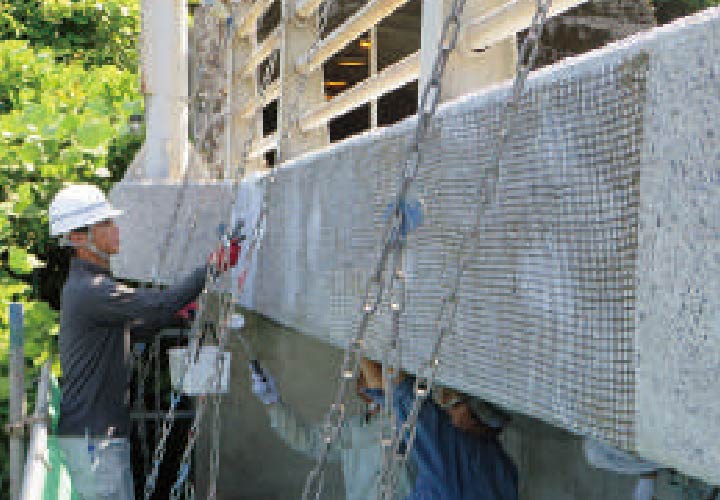

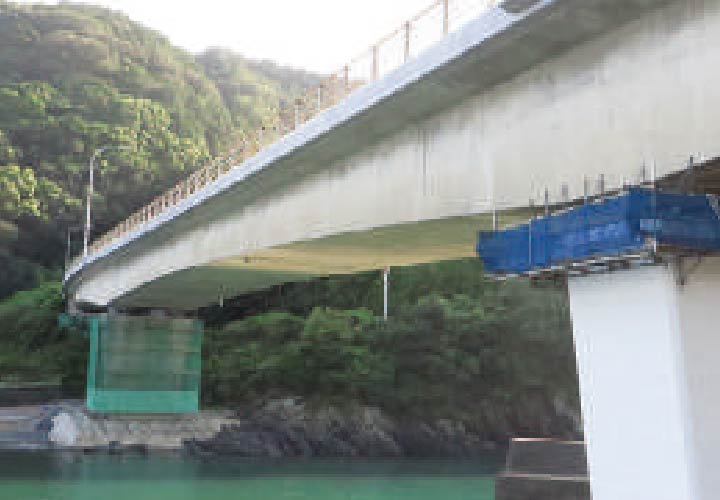

BMシート工法の使用実例PC道路橋上部工 張出床版・地覆
![](images/kyoryo_koho_bm_case_img_01.jpg)
![](images/kyoryo_koho_bm_case_img_02.jpg)
![](images/kyoryo_koho_bm_case_img_03.jpg)

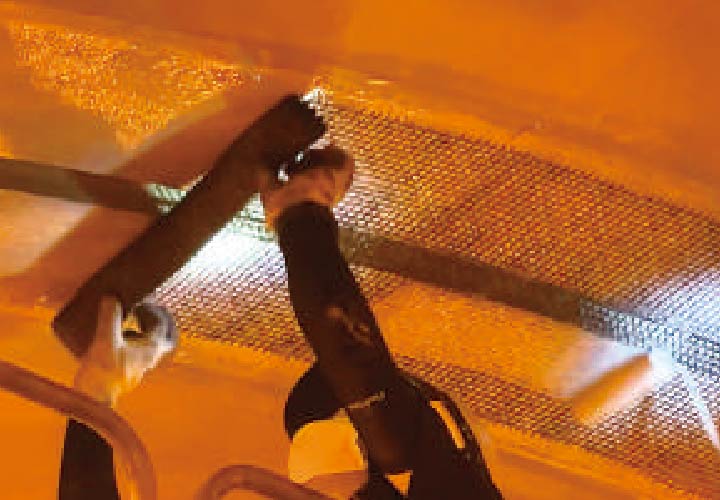

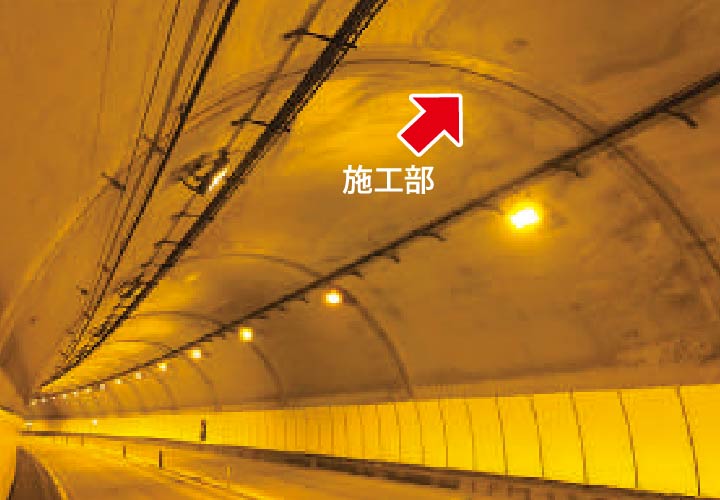

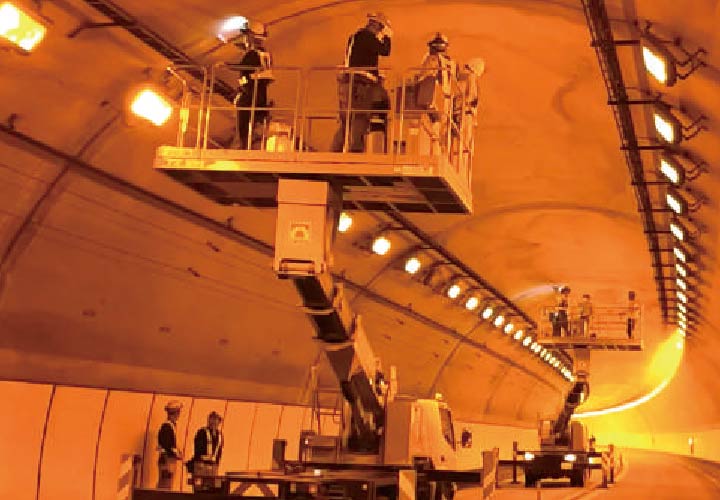

自動車専用道(地域高規格道路)トンネル 目地部
![](images/kyoryo_koho_bm_case_img_04.jpg)
![](images/kyoryo_koho_bm_case_img_05.jpg)
![](images/kyoryo_koho_bm_case_img_06.jpg)
